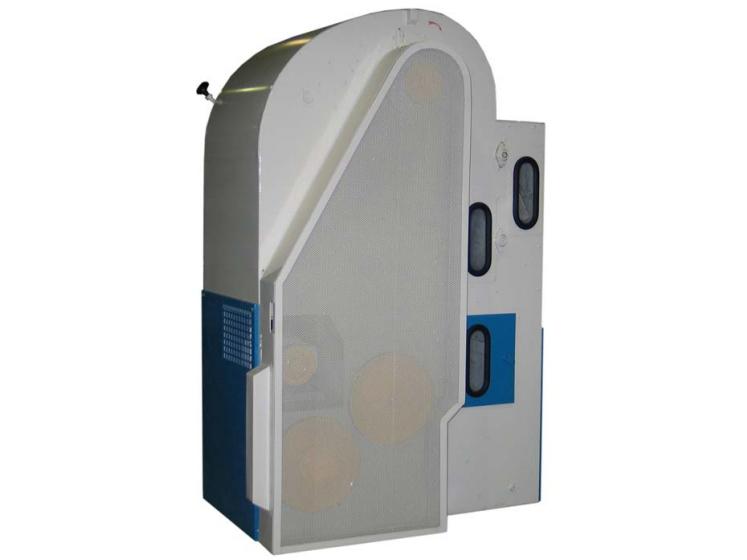

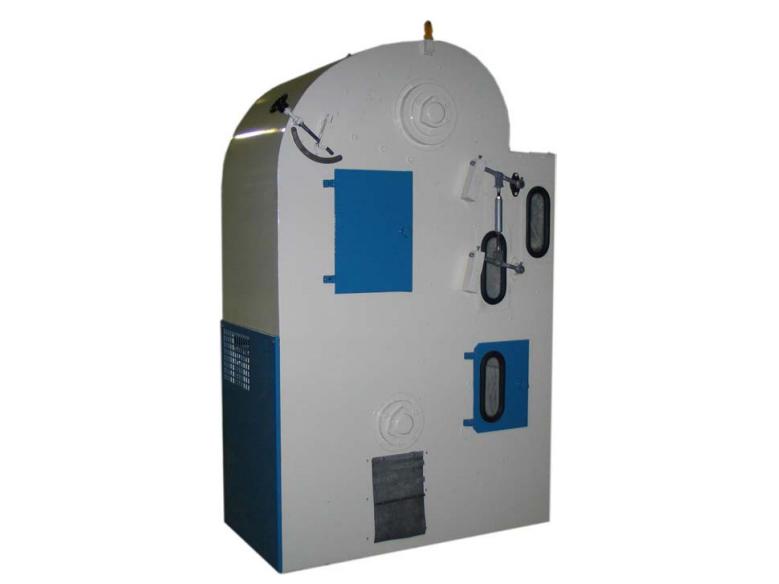

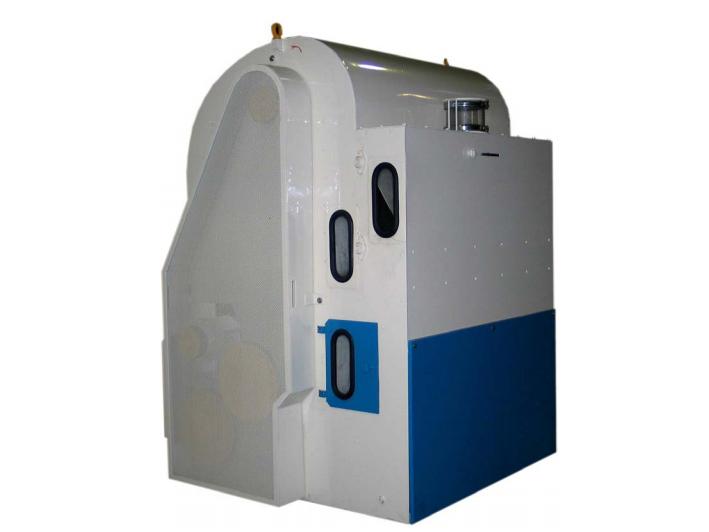

Аспираторы БДЗ

Аспираторы с замкнутым циклом воздуха марки А1-БДЗ-6, А1-БДЗ-12 и А1-БДЗ-16 предназначены для разделения продуктов шелушения крупяных культур (отбора лузги и мучки, контроля лузги, контроля готовой продукции) и для очистки зерна пшеницы от аэродинамических легких примесей.

Аспираторы А1-БДЗ-6, А1-БДЗ-12 и А1-БДЗ-16 могут применяться в зерноочистительных отделениях элеваторов, на хлебоприемных предприятиях и в зерноочистительных линиях производительностью 6 и 20; 12 и 40; 16 и 50 т/ч.

Конструкция аспиратора А1-БДЗ

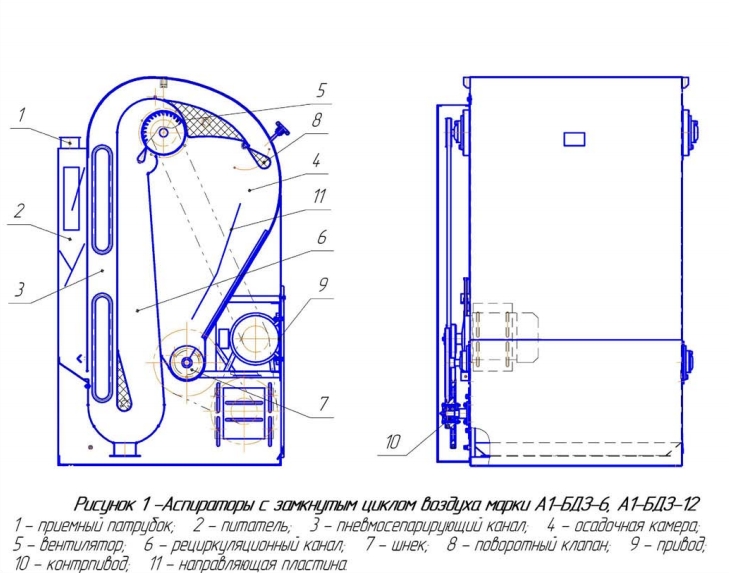

Аспиратор состоит из корпуса, представляющего собой сварную конструкцию из листовой стали, в которой внутренними стенками и перегородками образованы питатель 2, пневмосепарирующий канал 3, осадочная камера 4. В осадочную камеру встроен диаметральный вентилятор 5 и шнек 7 для вывода относов.

К нагнетательной стороне вентилятора присоединен рециркуляционный канал 6, образованный внутренними стенками пневмосепарирующего канала и осадочной камеры.

Под пневмосепарирующим каналом находится патрубок для выпуска очищенного зерна из аспиратора.

Для регулировки воздушного режима в аспираторе предусмотрен поворотный клапан 8 обтекаемой формы. В верхней части питателя установлен двухклапанный механизм грузовых клапанов и клинообразный делитель, положение которого может меняться относительно приемного патрубка в зависимости от направления потока продукта.

На входе продукта в пневмосепарирующий канал предусмотрена направляющая, положение которой может меняться, в результате чего можно получить горизонтальный участок 20 мм, служащий для горизонтального ввода продукта и для лучшего «разбрызгивания» его в зоне сепарирования, или же можно получить наклонную плоскость, как продолжение ската.

Для привода вентилятора и шнека применены электродвигатель 9, клиноременная передача и контрпривод 10. Контрпривод перемещается в двух направлениях: по вертикали и горизонтали, обеспечивая, таким образом, натяжение всех клиновых ремней.

Для повышения эффективности осаждения относов в осадочной камере установлена направляющая перегородка 11.

Технологический процесс работы аспиратора А1-БДЗ

Принцип работы аспиратора заключается в следующем:

Исходная смесь через приемный патрубок самотеком поступает в питатель, в котором равномерно распределяется по всей длине приемного фронта пневмосепарирующего канала. Затем по наклонным скатам продукт поступает в пневмосе-парирующий канал, где продувается восходящим потоком воздуха.

Аэродинамически легкие примеси захватываются воздухом и поступают в осадочную камеру. Очищенный продукт выводится из машины через патрубок.

Относы, осаждаясь в осадочной камере, выводятся из машины шнеком. Воздух, освобожденный от примесей, вновь засасывается ротором вентилятора и через рециркуляционный канал поступает в пневмосепарирующий канал. Таким образом, воздушный поток движется по замкнутому циклу.

Аспиратор Р1-БДЗ-16 отличается от двух предыдущих устройств тем, что имеет укороченный загрузной патрубок, тем самым располагает возможностью установки его совместно с машинами первичной очитки продукта (сепараторы). Но по необходимости может комплектоваться съемной приемной камерой с системой грузов, что придаст возможность работы этой машины на крупозаводах.

Технические характеристики

Наименование параметров	БДЗ-6	БДЗ-12	БДЗ-16	БДЗ-50	БДЗ-М
Производительность, не менее, т/ч	6	12	16	50	70
Суммарная мощность, не более, кВт	1,1	1,5	3	6,55	6,55
Технологическая эффективность выделения лузги после первого шелушения, не менее, %
просо рис гречиха ячмень примесей пшеницы	80±5 95±5 90±5 90±5 60±5	80±5 95±5 90±5 90±5 60±5	80±5 95±5 90±5 90±5 60±5	80±5 95±5 90±5 90±5 60±5	80±5 95±5 90±5 90±5 60±5
Расход воздуха, не более, м³/ч	4000	4000	6000	9700	9700
Скорость воздуха в пневмосепарирующем канале, не более, м/с	10	10	10	10	10
Аэродинамическое сопротивление, Па	200	200	200	350	350
Кол-во роторов, шт	1	1	1	2	2
Диаметр ротора, мм	200	200	200	250	250
Частота вращения ротора (регулируемая частотным преобразователем), об/мин				0÷950	0÷950
Частота вращения ротора (регулируемая съемными шкивами), об/мин	935÷700±15
Размеры пневмосепарирующего канала, не более, мм	600	1200	2000	2000	1400
Диаметр шнека для вывода относов, не более, мм	150	150	150	150	150
Частота вращения вала шнека, не менее, об/мин	150	150	150	141	141

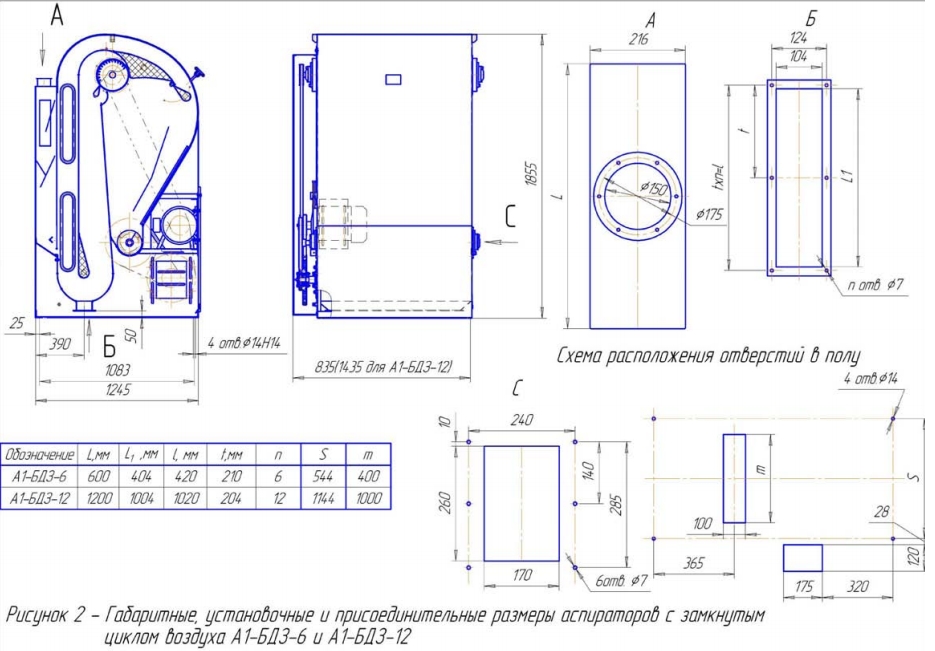

Габаритные размеры, не более, мм
длина ширина высота	835 1245 1855	1435 1245 1855	2275 1245 1855	2810 1412 2113	2950 2060 1490
Масса, не более, кг	430	600	870	1250	1360
