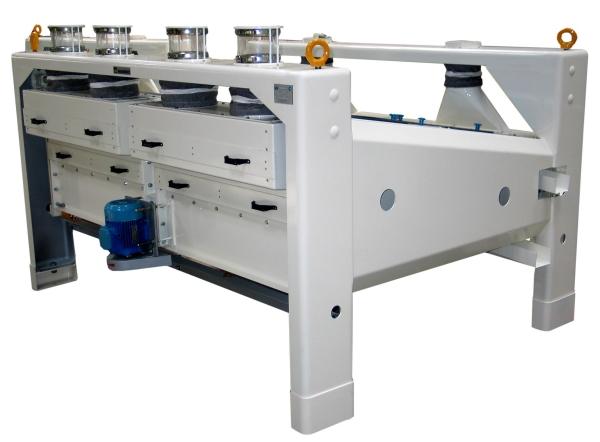

Сепаратор БИС 100

Сепаратор зерноочистительный А1-БИС-100 предназначен для отделения от зерна пшеницы примесей, отличающихся от него шириной, толщиной и аэродинамическими свойствами.

Сепаратор эксплуатируется в зерноподготовительных отделениях и на элеваторах мукомольных заводов, в том числе, в составе комплектного оборудования для вновь строящихся мельниц.

Сепараторы марки А1-БИС-12 выпускаются, укомплектованные горизонтальными циклонами со шлюзовыми затворами для вновь строящихся комплектных мельниц, марки А1-БИС-12-02, укомплектованные горизонтальными циклонами с противоподсосными клапанами для действующих мельниц.

Сепараторы марки А1-БИС-100 выпускаются без циклонов.

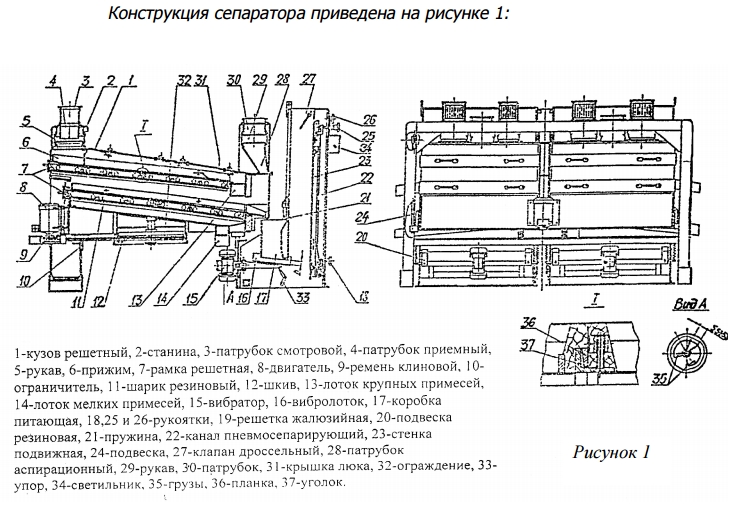

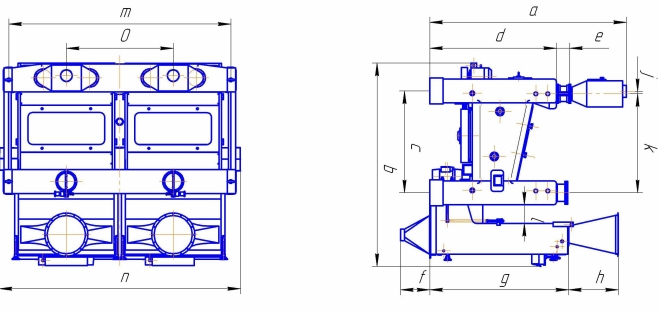

Конструкция сепаратора.

Сепаратор состоит из закрытого решетного кузова 1, подвешенного к станине 2 на упругих подвесках 24 и блока из двух пневмосепарирующих каналов 22.

Решетный кузов состоит из двух параллельно работающих секций, в каждой из которых в два яруса установлены выдвигающиеся решетные рамки 7. В сепараторе А1-БИС-100 каждый ярус состоит из двух решетных рамок, соединяющихся при их установке в кузов с помощью зацепных устройств, состоящих из уголков 37 и планок 36. Решетные рамки продольными и поперечными брусками разделены на ячейки, в каждой ячейке имеется по два резиновых шарика 11 диаметром 35 мм, предназначенных для очистки решет от застрявших частиц. К нижним плоскостям решетных рамок прикреплены сетчатые фордоны. Решетные рамки, подогнанные по секциям, вставляются между боковинами кузова по направляющим уголкам При освобождении решетных рамок прижимы 6 отходят приблизительно на 4-6 мм от решет, в результате чего обеспечивается простой и надежный демонтаж решетных рамок.

На передней связи станины установлены патрубки 4 и смотровые патрубки 3. На патрубки станины и решетного кузова надеты матерчатые рукава 5 с вшитыми в них резиновыми уплотняющими кольцами.

В зоне выхода из решетного кузова очищенного зерна установлены аспирационные патрубки 28, соединенные с патрубками 30 станины матерчатыми рукавами 29.

С целью предотвращения возможных ударов кузова о станину при пуске и остановке машины на нижних связях станины закреплены ограничители 10 с резиновыми амортизационными кольцами.

Лотки 13 и 14 служат для вывода крупных и мелких примесей. Пневмосепарирующие каналы 22 предназначены для выделения из зерна легких примесей. В составе сепаратора имеются два пневмосепарирующих канала, в каждый из которых зерно поступает из соответствующей секции решетного кузова.

Зерно с подсевного решета поступает в питающую коробку 17, из которой направляется на вибролоток, подвешенный к стенкам пневмосепарирующего канала на резиновых подвесках 20 и пружинах 21 и совершающий колебательные движения в горизонтальной плоскости от электровибратора 15.

Внутри пневмосепарирующего канала установлена подвижная стенка 23, положением которой обеспечивается четкость выделения из зерна легких примесей. Перемещение верхней и нижней части подвижной стенки обеспечивается поворотом рукояток 25 и 18.

Регулирование расхода воздуха осуществляется поворотом дроссельного клапана 27 с помощью ручки 26.

Пневмосепарирующие каналы освещены светильником 34, благодаря которому через смотровые окна в каналах можно визуально контролировать процесс выделения легких примесей.

Технологический процесс работы сепаратора.

Технологический процесс осуществляется следующим образом:

Очищаемое зерно из самотеков двумя параллельными потоками поступает в две секции решетного кузова. Оба потока зерна с помощью двух распределителей, входящих в комплект поставки сепаратора, устанавливаемых на приемные патрубки, разделяются на два потока. Таким образом в сепаратор направляются четыре потока зерна (по два в каждую секцию кузова). Дальнейшее описание технологической схемы приводится для одной секции кузова и одного пневмосепарирующего канала.

В сепараторе А1-БИС-12 из приемного патрубка зерновая смесь поступает на распределительное днище, на котором с помощью скатов распределяется равномерным слоем по ширине сортировочного решета. В сепараторе А1-БИС-100 из приемного патрубка зерновая смесь поступает на сортировочное решето, на котором с помощью клапана распределяется равномерным слоем по всей его ширине. Фартук уменьшает возможность попадания зерна в отходы. Крупные примеси (сход с сортировочных решет) выводятся из сепаратора лотком, а смесь
зерна с мелкими примесями проходом через сортировочное решето поступает на подсевное решето.

Мелкие примеси (проход подсевного решета) по днищу кузова направляются в лоток и выводятся из сепаратора. Очищенное на решетах от крупных и мелких примесей зерно поступает в питающую коробку пневмосепарирующего канала и на вибролоток. Высота уровня зерна в питающей коробке может регулироваться с помощью пружин. Наличие подпора зерна в питающей коробке способствует более равномерному распределению зерна по ширине пневмосепарирующего канала и предотвращает подсос воздуха в этой зоне. Под действием массы зерна образуется щель между вибролотком и стенкой питающей коробки, через которую зерно поступает в зону воздействия воздушного потока.

Поступление воздуха в зону пневмосепарирования осуществляется в основном под вибролотком. Для сепаратора А1-БИС-12 часть воздуха поступает в канал через жалюзийные решетки в задней стенке, предотвращая при этом оседание пыли внутри канала.

При проходе воздуха через поток зерна легкие примеси выделяются из зерновой массы и выносятся воздухом через канал в осадочное устройство (горизонтальный циклон, фильтр и т. д.). Четкость сепарирования в пневмосепарирующем канале регулируется установкой положения подвижной стенки с помощью ручек.

Регулирование расхода воздуха производится поворотом дроссельного клапана ручкой. Очищенное зерно из пневмосепарирующего канала через отверстие в полу помещения по самотекам поступает на дальнейшую обработку. С целью уменьшения выделения пыли в помещение на решетном кузове в зоне выхода зерна установлены патрубки, которые с помощью матерчатых рукавов и патрубков станины присоединяются к системе аспирации мельничного предприятия.

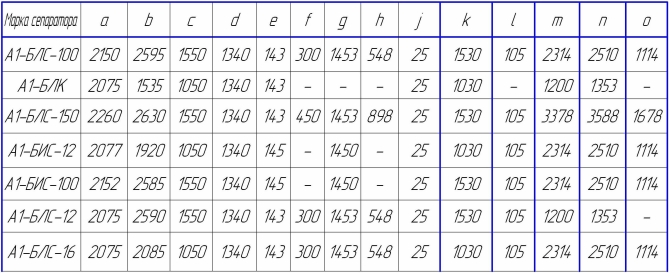

Технические характеристики

Наименование показателя	А1-БЛС-12	А1-БЛС-16	А1-БИС-100	А1-БЛС-100	А1-БИС-150	А1-БЛС-150	Р1-БИС-200
Производительность техническая при очистке пшеницы влажностью 15% и засоренностью до 3%, не менее, т/ч	12	16/50	100	100	70/20	150	200
Эффективность очистки от отделимой сорной примеси, не менее, %	80	75/40	40	40	60	40	40
Установленная мощность, в том числе: электродвигателя привода кузова двух электровибраторов светильника, кВт	1,3	1,5	1,5	1,9	2,2	1,92	2,38
Габаритные размеры, не более, мм длина ширина высота	2600 1365 1510	2090 2520 1510	2600 2520 1510	2600 2520 1510	1980 2510 2060	2640 3600 1510	3000 2820 2120
Масса, не более, кг	1020	1450	1600	1670	2000	2130	2300
Расход воздуха на аспирацию и пневмосепарирование, м³/ч	4500	8000	8500	8500	8500	10500	12000-15000
Общее число ситовых рамок, шт	4	4	8	8	16	8	16
