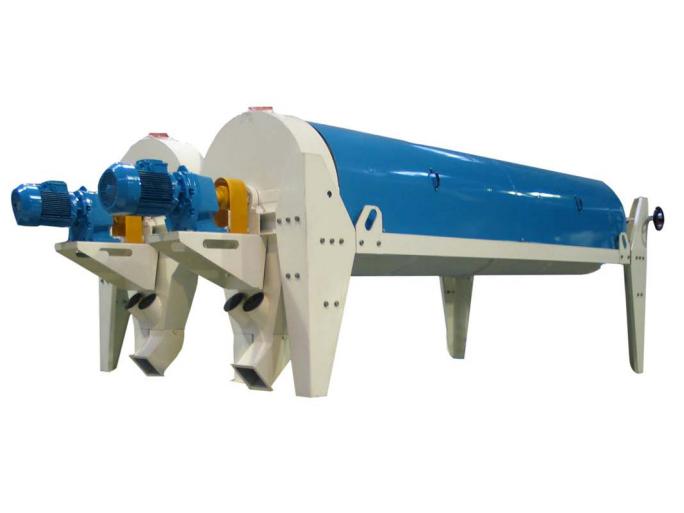

Триерный блок Р1-ББК-700

Известно, что после уборки зерно подлежит обязательной очистке, так как содержит многочисленные примеси и сор, что ухудшает качество зерна и влияет на его сохранность.

Триерный блок является машиной вторичной очистки и устанавливается в технологической цепочке после сепаратора. Он применяется для более глубокой очистки зерна, например, в семеноводческих хозяйствах или на мельничных комплексах.

Принцип работы триерного блока основан на выделение примесей, которые отличаются от основного зернового материала длиной. Так триерный блок может выделить семена овсюга (они длиннее зерен пшеницы) и семена куколя (они короче зерен пшеницы).

Триерный блок, отличительные особенности:
триерный блок имеет возможность быстрой смены триерных полотен;
энергопотребление, которое составляет 1,5 кВт/ч на цилиндр, является небольшим по сравнению с аналогами;
триерный блок имеет раздельный выход очищенного зернового материала и примесей;
у каждого цилиндра в наличии самостоятельные приводы;
триерный блок прост в монтаже, наладке и обслуживании.

В зависимости от Ваших потребностей вы можете выбрать триеры для отбора только куколя, только овсюга или комбинированную машину, осуществляющую отбор как длинной, так и мелкой примесей одновременно.

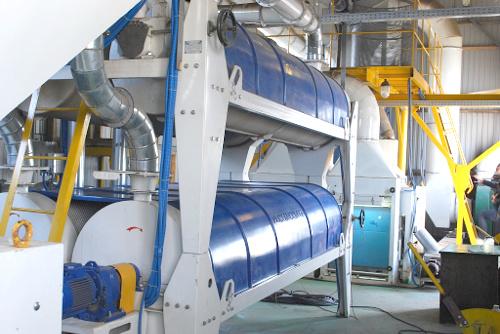

В триерном блоке применена последовательная схема очистки зернового материала. Триерный блок состоит из двух расположенных друг над другом триеров: нижнего — ББО, овсюгоотборника, и верхнего — ББК, куколеотборника. Каждый триер имеет индивидуальный привод.

Внутри барабана триерного блока находится полотно. В полотне набиты ячейки, имеющие несколько типоразмеров с различными диаметрами и высотой. Диаметр ячеек для выделения примесей может варьироваться от 1,8 до 9,5 мм. В стандартной комплектации триер цилиндрический ББК имеет полотно с рабочим диаметром ячейки 5,0 мм, а триер ББО — 9,5 мм. Триерное полотно легко меняется, благодаря чему хозяйство может чистить любые выращиваемые культуры.

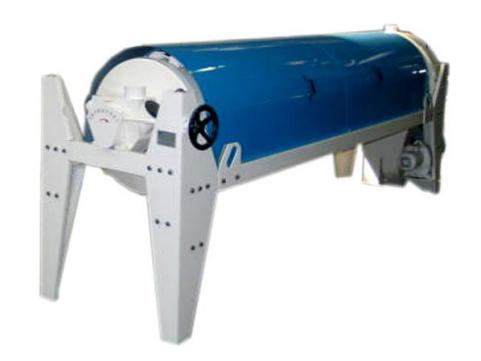

Триер цилиндрический Р1-ББК-700 предназначен для выделения от зерен основной культуры коротких примесей (куколь, гречишка, дробленое зерно).

Триерный блок Р1-ББК-700-8 отличается высокой эффективностью и производительностью, рассчитан на длительную эксплуатацию и отличается надежной и качественной работой. Эффективность очистки составляет не менее 75 %, содержание полноценных зерен в отходах — не более 2%.

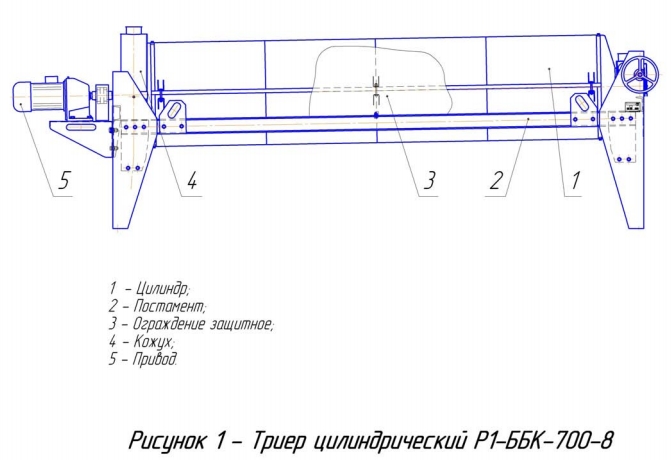

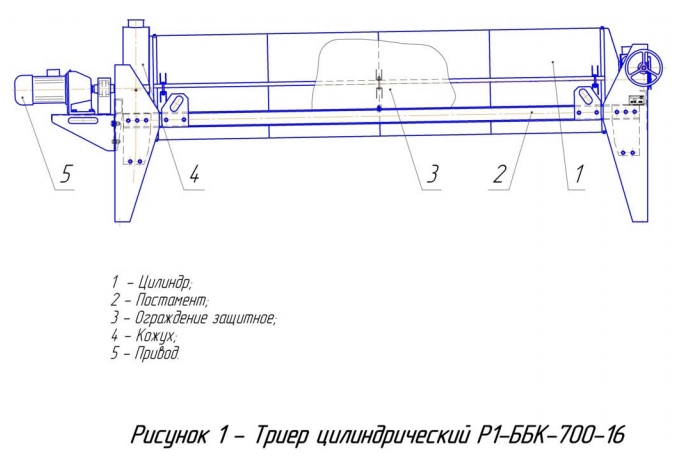

Конструкция триера цилиндрического

Триер цилиндрический состоит из следующих основных частей:

1. Цилиндр
Цилиндр предназначен для выполнения основной рабочей функции – выделения примесей по длине. Устанавливается на раме опорными поверхностями редуктора и корпуса подшипника и закрепляется болтами. Цилиндр состоит из двух разъёмных ячеистых сегментов, закреплённых по торцам на делителе и кожухе болтами. Также болтами соединяются сегменты между собой по линии разъёма. Кожух жёстко закреплён на валу со шнеком. На этом же валу на подшипниках установлено корыто, состоящее из желоба, переднего и заднего фланцев. Задний фланец имеет отверстие для вывода материала, а передний фланец на своей ступице, установленной с возможностью поворота в подшипниках скольжения редуктора, имеет посаженное через шпонки червячное колесо. Червячное колесо в зацеплении с червяком, осью червяка и штурвалом образует механизм поворота корыта. Ось червяка проходит через опору постамента. Предохранение от поворота осуществляется фиксатором. К фланцу червячного колеса крепится винтами регулировочная пластина с делениями. Положение корыта определяется по делениям на пластине относительно неподвижной стрелки указателя. Редуктор сверху закрывается крышкой с патрубками для подключения зернопровода. С боков редуктора имеются два отверстия-пробника, закрытых съёмными крышками. Делитель имеет равномерно расположенные по окружности продолговатые отверстия, через которые происходит
выпуск сходового материала из цилиндра. Выпуск материала из корыта осуществляется сходом с делителя, который препятствует смешиванию материала.

2. Постамент
Постамент – несущая сборная конструкция, на которой смонтирован цилиндр, привод, кожух и ограждения.

3. Кожух
Кожух верхний предназначен для ограждения делителя цилиндра и предотвращения подсоров. Кожух нижний предназначен для вывода материала из цилиндра. Кожух
нижний состоит из боковин, рассекателя с уплотнением. Внутри находится рассекатель. В нижней части находятся два выпускных патрубка. Для отбора проб кожух нижний имеет два патрубка, а для крепления к раме два упора.

Технические характеристики

ТРИЕРНЫЙ БЛОК		Р1-ББТ-700-8	Р1-ББТ-700-16
Производительность техническая на пшенице с объёмной массой 760 кг/м³, влажностью до 14%, т/ч		8,0	16
Номинальная мощность кВт, не более, в том числе: мотор-редуктора куколеотборника мотор-редуктора овсюгоотборника		3,0 1,5 1,5	6,0 3,0 3,0
Эффективность очистки зерна пшеницы, %, не менее		75	75
Расход воздуха на аспирацию, м³/мин, не более		16	32
Триерный цилиндр, мм	диаметр длина	700 3040	700 3040

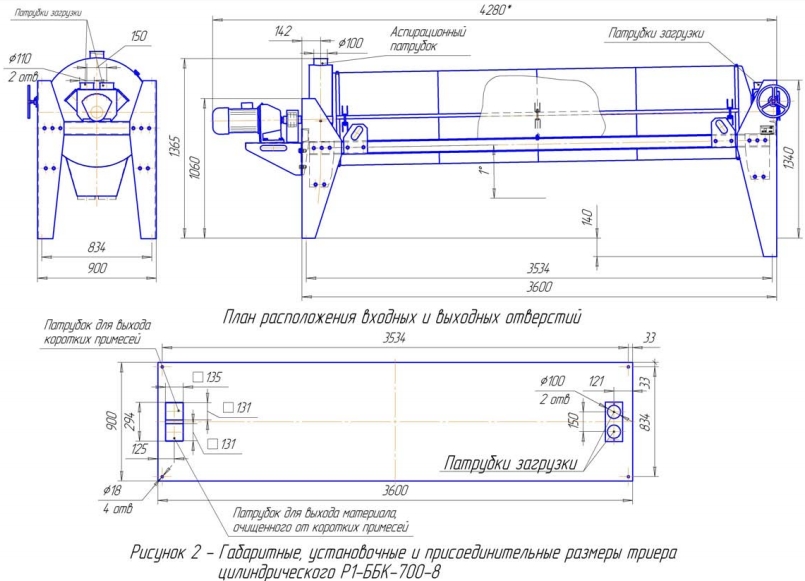

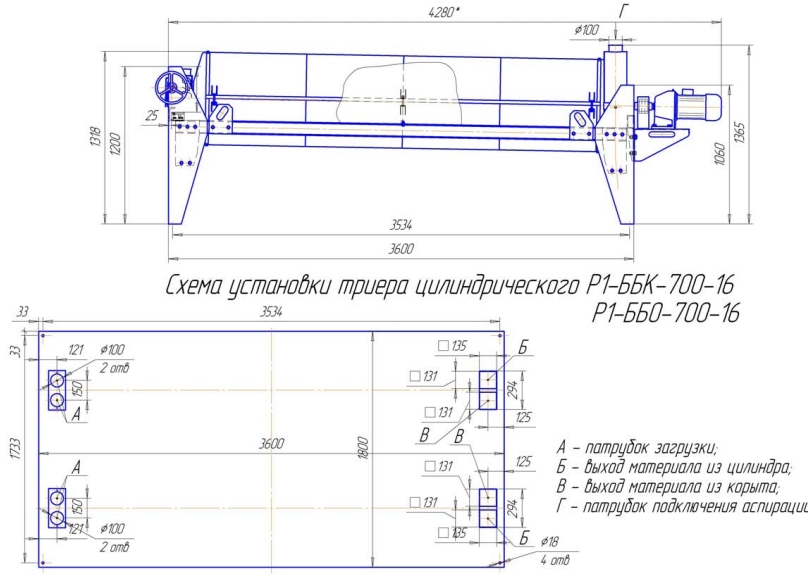

Габаритные размеры, мм, не более	длина ширина высота	4955 980 2565	4955 1945 2565
Число цилиндров, шт.		2	4
Масса, кг, не более		1500	2500
